框架设计

痛点解析

在使用传统的电控嵌入式框架时,我们很容易遇到这样的问题:

  • 换块开发板,就要重新移植一遍所有的代码
  • 队伍中同时存在多套不一样的框架,维护成本爆炸
  • 要加减硬件需要手动注释或加入代码,导致很多抽象问题
  • 调试困难,裸机串口容易抽风,RTT又需要JLink
  • FreeRTOS乃至定时器难以满足越来越多的模块间通信需求
  • 代码改后压根不知道会不会对其它部分造成影响,导致抽象问题

通过在OneFramework中集成Zephyr框架,我们不仅能解决上述痛点,还可以进一步发展嵌入式框架,促进各种新功能、新技术的诞生。

核心概念

  1. 硬件外设(Peripheral)

与MCU引脚直连的物理设备单元,包含传感器、执行器等基础硬件组件。

  1. 设备树(DTS, Devicetree Source)
    硬件描述语言文件,以声明式语法定义芯片外设配置、引脚映射及硬件特性参数。
  2. Zephyr内核
    基于微控制器的实时操作系统(RTOS),提供任务调度、内存管理等核心功能,类比Linux内核的嵌入式实现。
  3. Kconfig配置系统
    模块化配置管理机制,通过menuconfig/guiconfig图形界面或prj.conf配置文件实现功能的动态裁剪,支持条件编译与依赖管理。
  4. 设备驱动(Driver)
    基于DTS生成的硬件抽象层,提供标准化的设备操作API(如read/write),实现硬件资源的统一访问接口。

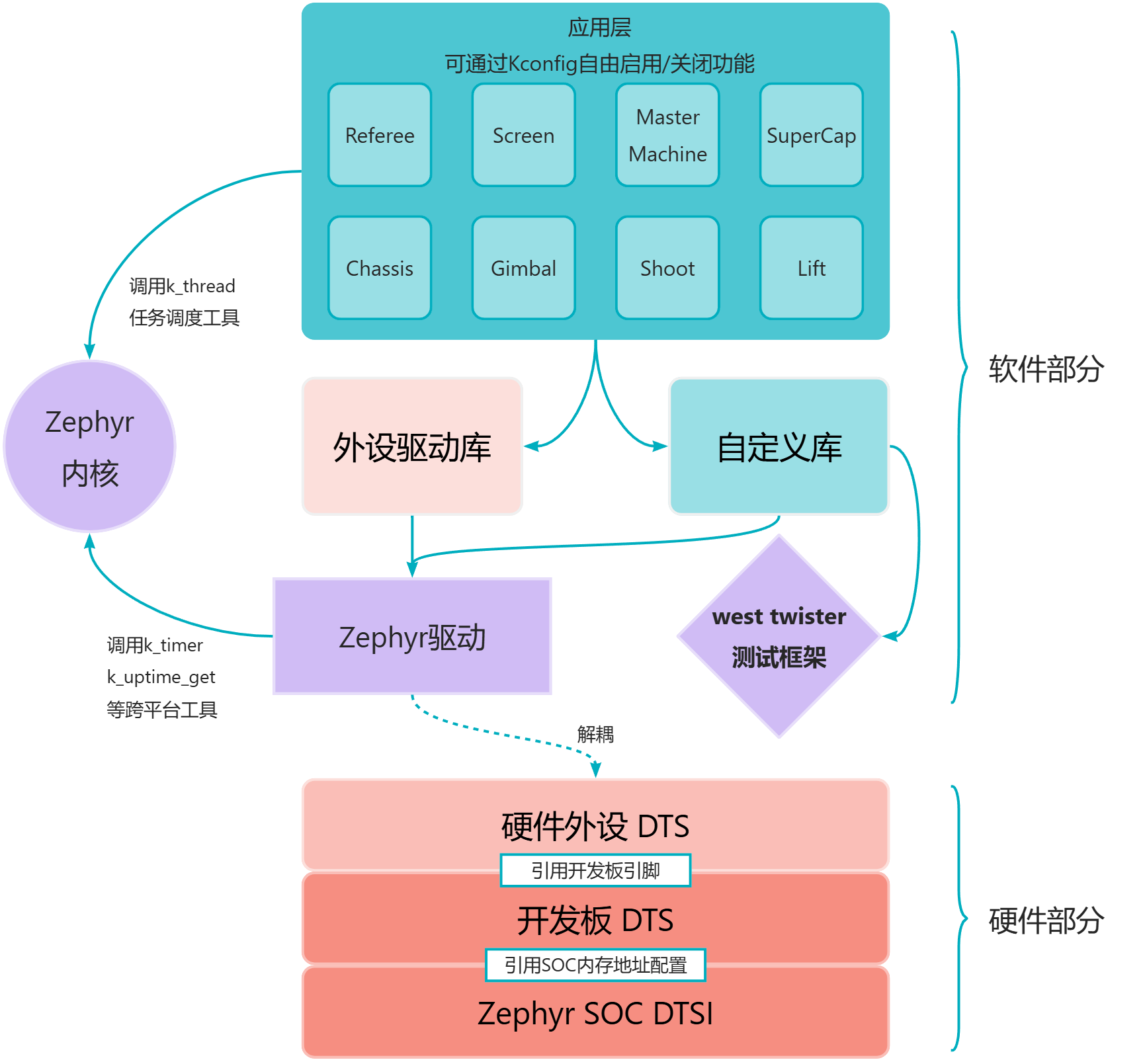

框架架构设计图

方案比较

执行操作 传统框架 OneFramework 省下时间
启用或禁用某硬件/模块 手动查找模块代码→注释代码→编译调试 使用guiconfig直接开启/关闭 1分钟→10秒
调试代码 使用JLink RTT Viewer,但是会占用JLink通道,无法同时与Ozone使用 使用zephyr logger,可从任意自定义串口输出,不占用调试口;自带模块文件、内核时间信息;无实机环境下可使用qemu soc虚拟运行代码 5分钟→1分钟
配置模块间通信 需使用自研内存通信系统,实现收发模型,不一定能控制系统开销 使用zephyr的zbus:开箱即用的线程间通信
配置多任务执行 使用FreeRTOS等解决方案,依靠STM32CubeMX等定义任务相关参数,移植时可能遇到阻碍 使用zephyr的k_thread,用普通操作系统的线程模型直接开发(还可兼容POSIX线程)
换硬件外设/开发板 新建仓库→手动配置调整硬件参数→复制粘贴各模块代码→手动上机调试→反复修改验证 新建外设/开发板DTS文件,编译通过后可直接上机调试。 1天→1小时
为不同兵种/新机器移植框架 新建仓库→可能还要使用代码生成器重新配一遍硬件→选择性复制粘贴模块→在任务调度器中配置模块→上机调试 新建app文件夹→使用guiconfig图形化配置启用各模块→上机调试 2天→1小时
扩展功能 各种开源框架均需手动移植或依赖CubeMX进行配置,多项目切换需要重新配置各种参数 享受Zephyr的丰富生态,包括LVGL、Network等开源驱动开箱即用
代码质量保障 看使用者心情 使用ZTest测试框架编写单元测试,在代码发生变动时通过Github Action自动发现失败测试,及时修正问题

设计理念

软硬件解耦设计

实现方案

  • 硬件描述与DTS绑定:通过设备树文件声明外设硬件参数(如GPIO引脚、SPI时钟频率等)
  • 驱动抽象层构建:利用Zephyr驱动框架自动生成device对象,建立硬件无关的标准化访问接口

核心价值

  • 关注点分离
    硬件工程师专注于电路设计与外设选型,软件开发者聚焦算法实现与驱动优化
  • 敏捷迭代能力
    采用插件化架构设计,硬件变更仅需调整DTS配置,驱动层无需重构
  • 技术纵深拓展
    支持硬件层(如定制开发板设计、高性能IMU集成)与软件层(新型控制算法、通信协议扩展)的独立演进,提升系统上限

测试驱动开发(TDD)

实践路径

  • 单元测试先行:基于功能需求编写测试用例
  • 最小化代码实现:仅满足当前测试用例需求
  • 持续重构优化:通过代码审查与静态分析保证代码质量

验证体系

  • 本地仿真测试:通过qemu_cortexsoc虚拟平台执行硬件无关逻辑验证
  • 自动化测试流水线:集成west twister测试框架与GitHub Actions,实现提交级别的回归测试
  • 硬件测试:关键模块部署至目标开发板进行物理验证

质量保障优势

  • 缺陷预防:测试用例覆盖边界条件与异常场景,降低运行时错误概率
  • 架构优化:测试优先原则倒逼模块化设计,提升代码可维护性
  • 持续集成:自动化测试流水线确保每次提交的可交付性,降低集成风险

插件式配置管理

模块化设计策略

  • 功能组件封装为独立库(Library),内含Kconfig配置接口
  • 构建时动态装配:通过menuconfig图形界面选择功能模块,自动解析依赖关系
  • 配置版本化:关键配置项固化于board.defconf文件,确保硬件兼容性

工程效益

  • 资源精细化管控:按需加载功能模块,优化内存与存储占用
  • 可维护性提升:显式依赖声明避免隐式耦合,降低技术债务积累

C++编译期优化

性能增强策略

  • 元编程技术:应用constexpr计算、模板特化等C++20特性,将运行时决策提前至编译期
  • 零成本抽象:通过内联展开和死代码消除,消除算法库中的控制分支

典型应用场景

  • 电机控制:PID算法循环中消除浮点运算条件判断
  • 传感器融合:卡尔曼滤波器的矩阵运算模板化优化
